【整車技術參數】

產品**

福田牌

公告批次

296

產品名稱

掃路車

產品型號

CLW5042TSLB5

總質量(Kg)

4294

罐體容積(m3)

額定載質量(Kg)

284

外形尺寸

5560,5210×1760×2280

整備質量(Kg)

3880

貨廂尺寸

××

駕駛室準乘人數(人)

2

鞍座**載質量(Kg)

接近角/離去角(°)

18/18

前懸/后懸

1115/184

軸荷(Kg)

1650/2644

**車速(Km/h)

90

備注

防護材料:Q23**碳鋼,連接方式:左右側面防護豁免,后下部防護與大梁螺栓連接,后部防護斷面尺寸:100×50,后部防護離地高度:440。此車長/軸距/前懸/后懸對應關系為(mm

):5560/2600/1115/1845;5210/2850/1115/1245.ABS系統**方式為:雙參數**,4S/4M.ABS系統**器型號為:CM4Y.ABS系統**器生產廠家為:廣州科密汽車電子**技術股份有限公司.

【底盤技術參數】

底盤型號

BJ1042V9JB5-A1

底盤名稱

載貨汽車底盤

**名稱

福田牌

生產企業

北汽福田汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

2600,2850

輪胎規格

6.00-15LT  10PR,6.00R15LT  10PR

鋼板彈簧片數

7/5+37/5+3

前輪距

1345

燃料種類

柴油

后輪距

1240,1280

排放依據標準

GB17691-2005,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

4A2-68C50

D19TCIE1

4A2-88C50

安徽全柴動力股份有限公司

昆明云內動力股份有限公司

安徽全柴動力股份有限公司

2270

1912

2270

50

75

65

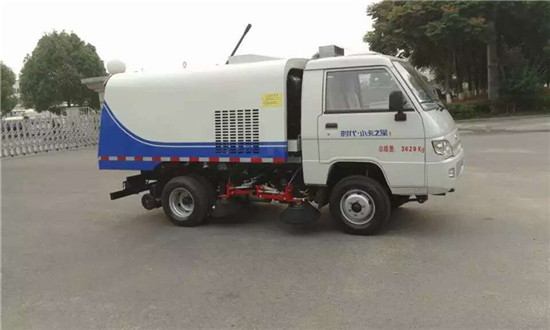

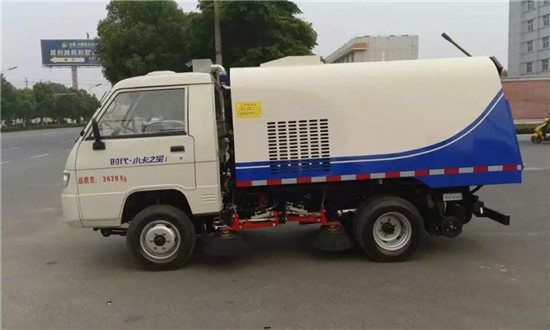

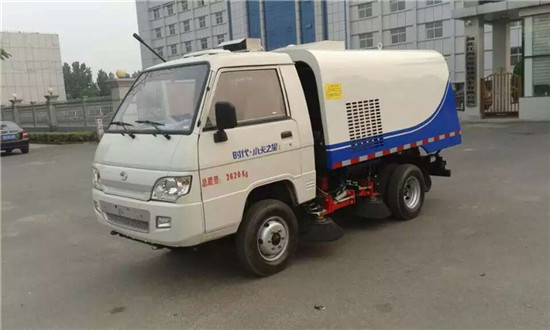

底盤配置：福田時代2300小型掃路車，底盤采用的是福田時代，發動機全柴65馬力，垃圾箱容積1.5方塵罐，350升水罐，中置四把掃刷，后置吸盤，帶副發動機開普牌的，整車小巧輕便，成本低，效果好。

掃路車配置：無錫開普副發動機，中外合資伊頓擺線馬達，不銹鋼水箱，**科正電磁閥組，選裝西門子或國產**開關，北京風機，上海嘉興電子水泵，上海潤島液壓缸。電磁閥組進口件；液壓管路采用德國標準技術密封結構形式，使用壽命長，穩定可靠，故障率低；液壓原件采用集成疊加設計，駕駛室電液集中**，操作方便；掃盤可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。

技術性能及結構特點：

1、 **清掃寬度： 2.2m.清掃作業油耗低**每萬平方米小于3.5L

2、 **清掃能力：45000m2/h

3、 清掃速度：3-25km/h

4、 清掃效率：≥95%

5、 **吸入粒度: 100mm

6、 垃圾箱**卸料角：55°

7、 垃圾箱、水箱均采用不銹鋼板制作。垃圾箱內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。

8、 吸嘴升降為全浮動形式設計，在清掃作業時可隨路面凸凹不平狀態隨動，保證與地面間隙不變。

9、 4個旋風掃刷上都加裝噴水裝置，用于噴霧降塵。掃刷具有防撞避讓和自動復位功能，掃盤轉速可調，可同時工作，前后掃也可單獨分開工作。

10、 垃圾箱由雙油缸舉升；配備垃圾箱安全撐桿；

11、 加裝手動泵應急系統，在副發動機停機的狀態下也能舉升垃圾箱，便于維護保養。

12、 副發動機與風機采用自動離合器，減小風機啟動和停止時對發動機的沖擊。

13、 副發動機配備預濾器，提高發動機的進氣質量；主，副發動機進氣口位置均設在駕駛室頂部，以確保發動機進氣清潔，延長使用壽命

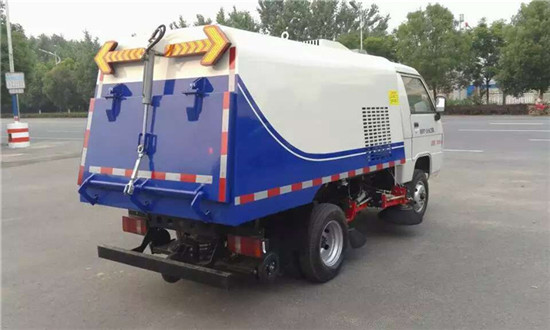

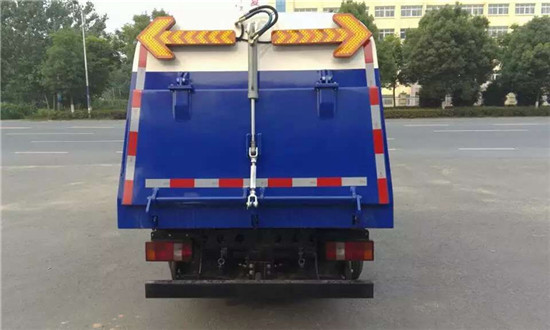

14、 掃路車后部采用箭頭**示燈，保證行車作業安全；

15. 掃路車主要是采用濕式除塵，吸掃結合的方式。
