【主要技術參數】

產品**

神狐牌

公告批次

246

產品名稱

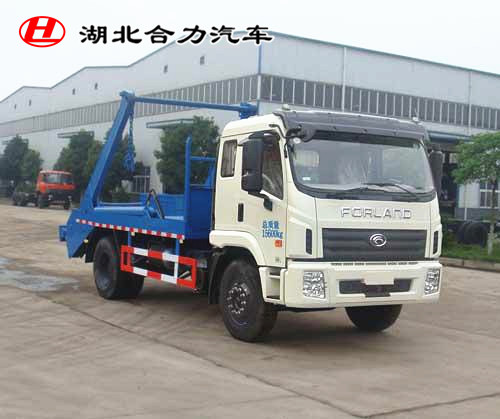

HLQ5163ZBSB型擺臂式垃圾車

產品號

ZKHX443501Y

總質量(Kg)

15600

罐體容積(m3)

額定載質量(Kg)

8000

外形尺寸

8100×2500×3350

整備質量(Kg)

7405

貨廂尺寸

××

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

21/16

前懸/后懸

1450/2250,1350/2250

軸數

2

軸距

4700,3950,4500

軸荷(Kg)

5600/10000

**車速(Km/h)

85

其它：側防護采用冷彎型鋼/Q235-A,螺栓連接, 車輛后部為作業部位。選裝前圍及車門覆蓋件。僅采用YC6J180-42發動機。僅采用3950,4500軸距底盤。該車裝用行駛記錄儀。

【底盤技術參數】

底盤型號

BJ1163VLPHG-A

底盤名稱

載貨汽車底盤（二類）

**名稱

福田牌

生產企業

北汽福田汽車股份有限公司

外形尺寸

8100×2420×2830

輪胎數

6

接近角/離去角

21/16,21/43,21/19

輪胎規格

9.00-20,9.00R20

鋼板彈簧片數

9/12+9

前輪距

1935

燃料種類

柴油

后輪距

1860

排放標準

GB17691-2005,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

YC6J180-42

IE6D190-e4ES

廣西玉柴機器股份有限公司

天津雷沃動力股份有限公司

6500

5990

132

140

底盤配置：東風多利卡原裝底盤、發動機常柴95馬力（輕型102馬力）、前橋2噸、后橋3噸、駕駛室單排可前翻、7.00尼龍?zhí)?、氣剎。

擺臂式垃圾車斗分類：船形斗、方形斗、密封斗。

擺臂式垃圾車功能分類：地坑式擺臂垃圾車、地面式擺臂垃圾車。

擺臂式垃圾車構成：擺臂垃圾車采用東風、解放、福田、重汽**等底盤擺臂式垃圾車，加裝統一配套液壓舉升總成：液壓缸為1680毫米/缸徑125毫米，擺臂行程為空載平支3740毫米，支起工作狀態垂直高達3890毫米，多路閥均為四川長江液壓件廠生產；通過左右兩臂裝運全國統一擺臂式垃圾斗，可一車多斗，帶自卸功能，液壓操作，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，達到安全穩定，性能可靠。垃圾斗廂體分為按擺臂式和地坑地面兩用式配置不同形式的垃圾斗?？杉友b密封蓋，防止泄露飛揚污染，以適應不同環境使用要求采用國內**技術及**企業配件，質量可靠，可由生產廠家為用戶提供垃圾斗圖紙，協助用戶設計垃圾。

擺臂式垃圾車用途：擺臂式垃圾車適用全國通用垃圾斗，城鎮垃圾的收集、轉運、具有結構簡單、操作靈活、性能可靠、轉運效率高，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?

全方位圖片
